Cabos elétricos
Dentro desta categoria usam-se dois tipos de cabos em redes de comunicação:coaxial e par entrançado
Cabo coaxial
Usados sobretudo em redes locais com tipologia em barramento.Podem ser de dois tipos:
Finos - com blindagem simples (máximo de 185m com velocidade de 10mbp).
Grosso - com blindagem dupla(máximo de 500 m com velocidade de 19mbp).
Pares de Cobre Entrançado
São os cabos mais utilizados nas redes locais.
Podem ser de dois tipos:
UTP - Unshield Twisted Pair usado para interior.Sem malha de protecção Contra ruídos externos (máximo de 100m com velocidades de 10 mbp,100 mbp ou 1 gbp)
STP - Shield Twisted Pair usado no exterior.Com malha de proteção(blindagem)e consequentemente maior imunidade ao ruido(máximo de 150m com velocidades de 10 mbp, 100 mbp ou 1gbp.
Comparação dos dois juntos:
Cabos Óticos
Outra vertente de cabos são as fibras óticas (FO).
Estes,ao contrário dos anteriores, não são cabos elétricos. Numa FO é transmitida luz no seu interior através de reflexões sucessivas (geralmente em vidro).
É utilizada sobretudo para grandes distâncias e quando são necessárias altas velocidades de transmissão.

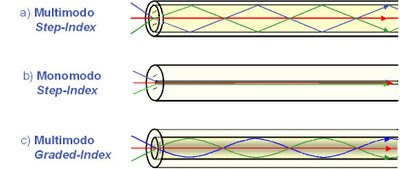

Existem dois tipos de fibra ótica:
Monomodo
Apenas um comprimento de onda a percorrer a fibra, tecnologia mais dispendiosa e mais dificil de instalar devido ao seu menor diâmetro. Percorre distâncias mais longas que FO Multimodo.
Multimodo
Vários comprimentos de onda a percorrer a mesma fibra ótica,tecnologia mais barata (que monomodo), Maior diâmetro e percorre distâncias mais curtas que as FO Monomodo. Apresenta maior dispersão modal.
Comparação das Duas:
Conclusão:
A FO é 100% imune às interferências electromagnéticas pelo que pode ser instalada num ambiente ruidoso sem que a transmissão seja afectada;
Para distâncias inferiores a 100m, salvo casos especiais, não compensa a nível monetário instalar FO;
A FO alcança maiores distâncias devido à baixa atenuação e baixa taxa de erros.
A FO existe em dois modos em que monomodo compensa para distâncias superiores a 300 metros.
A multimodo compensa para distâncias até 300 metros.
